CÔNG NGHỆ XỬ LÍ BỀ MẶT SƠN TĨNH ĐIỆN

Báo cáo tập trung kiểm nghiệm hai nhóm yếu tố chính của thanh nhôm định hình: cơ tính của vật liệu nhôm 6063-T5 và đặc tính, độ bền của lớp sơn bột phủ trên bề mặt. Các phép thử được thực hiện nhằm đánh giá khả năng đáp ứng của vật liệu và lớp hoàn thiện trước những tác động cơ học, độ ẩm, nước sôi, dung môi, vữa và môi trường ăn mòn.

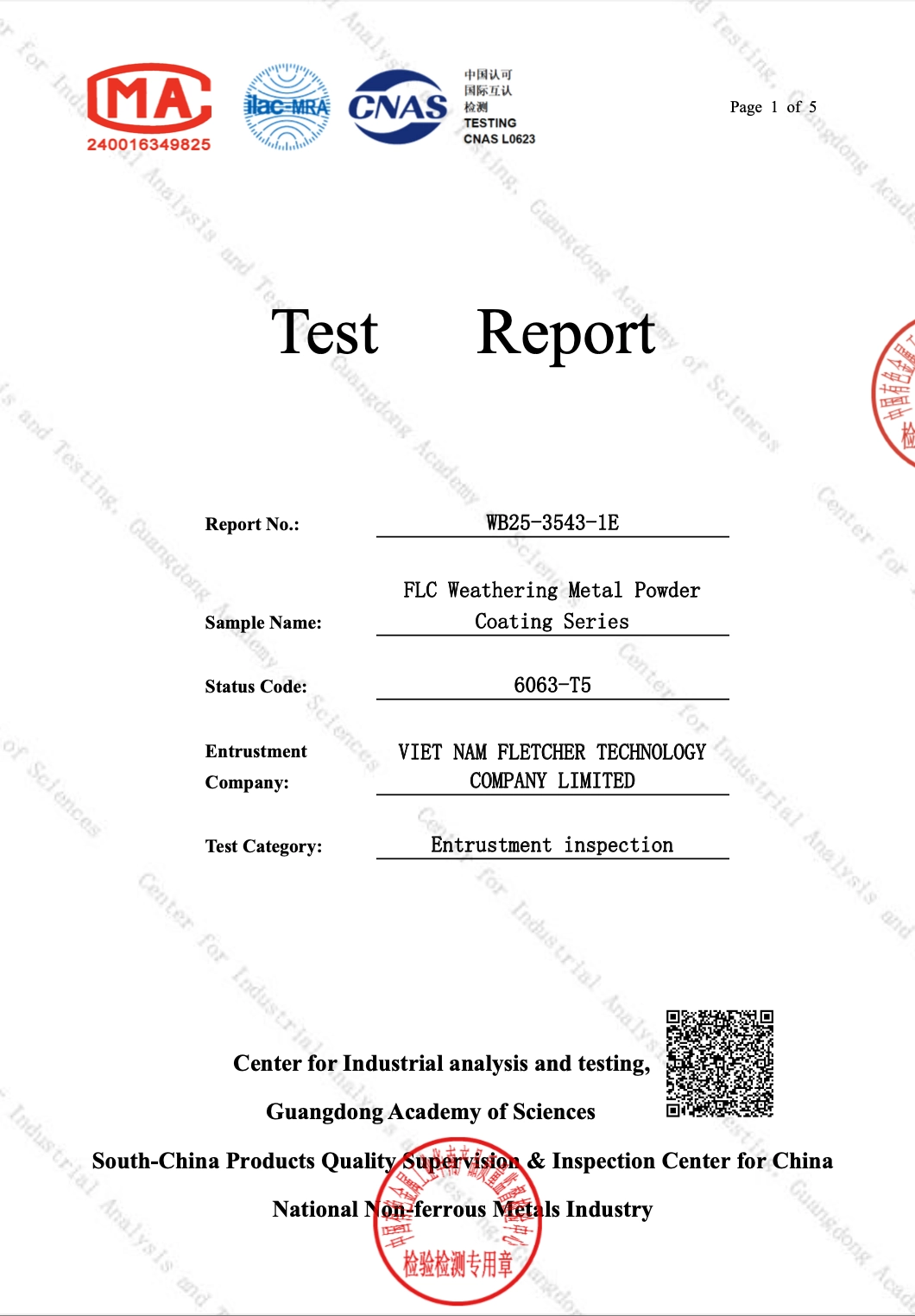

Thông tin mẫu kiểm nghiệm:

• Tên mẫu: FLC Weathering Metal Powder Coating Series
• Loại sơn: Sơn bột Polyurethane
• Mã: GU40
• Mác nhôm: 6063-T5
• Cấp màng sơn: Cấp III (Grade III)
• Đơn vị gửi kiểm nghiệm: VIET NAM FLETCHER TECHNOLOGY COMPANY LIMITED
• Loại kiểm nghiệm: Entrustment Inspection
• Tiêu chuẩn áp dụng: GB/T 5237.4-2017
• Số báo cáo: WB25-3543-1E
• Ngày hoàn tất kiểm nghiệm: 03/12/2025
• Ngày phát hành: 03/12/2025

Các thông số và kết quả nổi bật của thanh nhôm FLC sơn bột Polyurethane:

• Độ bền kéo - Đạt 245 MPa: Mẫu nhôm 6063-T5 có độ bền kéo Rm = 245 MPa, cao hơn mức yêu cầu tối thiểu 160 MPa theo tiêu chuẩn. Giới hạn chảy Rp0.2 đạt 216 MPa, trong khi yêu cầu tối thiểu là 110 MPa; độ giãn dài A50mm đạt 12,5%, đáp ứng yêu cầu từ 8%. Các chỉ tiêu cơ tính đều được đánh giá Pass.
• Độ bám dính của lớp sơn - Cấp 0: Lớp sơn bột được kiểm tra về độ bám dính trong điều kiện khô và ướt. Cả hai phép thử đều đạt Cấp 0, cho thấy lớp sơn đáp ứng cấp đánh giá theo tiêu chuẩn áp dụng.
• Độ bám dính sau nước sôi - Cấp 0: Sau thử nghiệm với nước sôi, lớp sơn tiếp tục đạt Cấp 0 về độ bám dính. Chỉ tiêu này đánh giá khả năng duy trì độ bám của lớp sơn sau khi chịu tác động của nhiệt và nước trong điều kiện thử nghiệm.
• Khả năng chịu dung môi - Cấp 4: Mẫu đạt Cấp 4 trong phép thử khả năng chịu dung môi. Đây là chỉ tiêu đánh giá khả năng duy trì lớp sơn khi tiếp xúc với dung môi theo điều kiện thử nghiệm được quy định.
• Khả năng chịu vữa - Đạt yêu cầu: Lớp sơn được kiểm tra khả năng chịu tác động của vữa và kết quả đạt yêu cầu theo tiêu chuẩn áp dụng.
• Độ bền mài mòn >0,8 μm: Mẫu được kiểm tra khả năng chống mài mòn của lớp sơn và đạt kết quả >0,8 μm, đáp ứng yêu cầu của phép thử.
• Khả năng chống ăn mòn - Phun muối AASS 2.000 giờ: Lớp sơn được kiểm nghiệm trong điều kiện phun muối axit axetic (AASS) 2.000 giờ và kết quả đạt yêu cầu. Đây là phép thử nhằm đánh giá khả năng chống ăn mòn của hệ lớp phủ trong môi trường thử nghiệm có tính ăn mòn cao.

Bên cạnh các chỉ tiêu về lớp phủ, báo cáo cũng kiểm tra thành phần hóa học của hợp kim nhôm 6063-T5, bao gồm các thành phần như Silic, Sắt, Đồng, Mangan, Magie, Crom, Kẽm và Titan. Các kết quả được đối chiếu với yêu cầu của tiêu chuẩn áp dụng.
Các kết quả trong báo cáo cho thấy thanh nhôm FLC sử dụng hợp kim 6063-T5 đáp ứng các yêu cầu về cơ tính được kiểm nghiệm, đồng thời lớp sơn bột Polyurethane đạt yêu cầu ở các phép thử về độ bám dính, khả năng chịu dung môi, chịu vữa, độ bền mài mòn và chống ăn mòn.

Báo cáo kiểm nghiệm là cơ sở để Fletcher cung cấp thông tin cụ thể về vật liệu nhôm 6063-T5 và hệ sơn bột Polyurethane được kiểm tra. Các thông số được ghi nhận trong báo cáo giúp khách hàng và đối tác có thêm dữ liệu kỹ thuật khi tìm hiểu về vật liệu, lớp hoàn thiện bề mặt và các giải pháp cửa nhôm Fletcher.
